每臺水泵的型號代表的字母都具有不同的含義,水泵型號是指水泵的工作性能和輸送的介質,以及結構特點等,水泵的種類繁多,用戶在選購水泵時也比較困難,下面介紹一些常見的水泵型號。
例如,

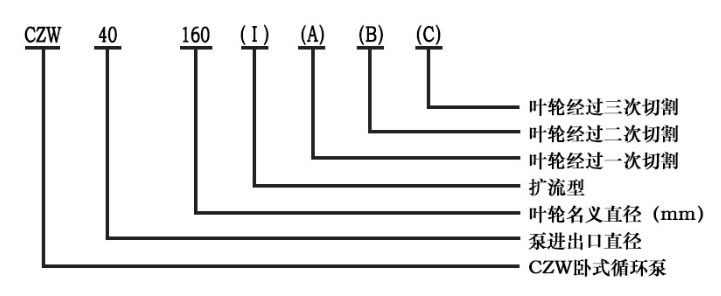

1.CZW-80-160(Ⅰ)(A)(B)(C)
CZW-CZW臥式循環泵
80-泵進出口直徑
160-葉輪名義直徑
(Ⅰ)-擴流型
(A)-葉輪經過一次切割
(B)-葉輪經過二次切割
(C)-葉輪經過三次切割

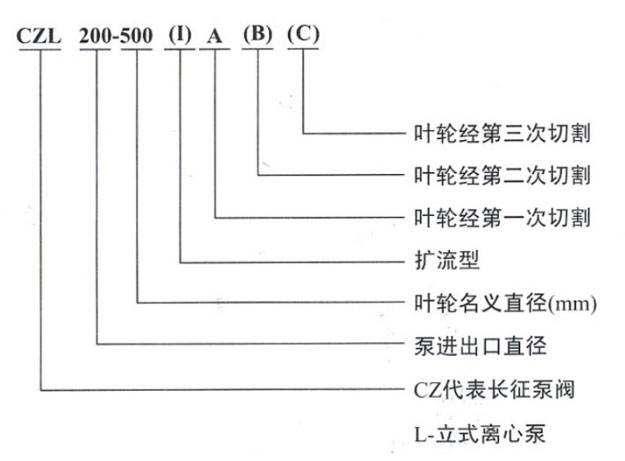

2.CZL-200-500-(Ⅰ)A(B)(C)
CZL-CZ代表長征泵閥
200-泵進出口直徑
500-葉輪名義直徑
(Ⅰ)-擴流型
A-葉輪經過一次切割
(B)-葉輪經過二次切割
(C)-葉輪經過三次切割
3.CZOW-800-980(Ⅰ)A
CZOW-單級雙吸臥式離心泵
800-泵進出口直徑800(mm)
980-葉輪名義直徑980(mm)
(Ⅰ)-擴流型
A-葉輪經過一次切割
4.50FSB-30(D)
50-進口直徑50(mm)
FS-過流部件采用氟塑料材質
B-單級單吸懸臂式離心泵
30-揚程30(m)
(D)-短支架聯接式
5.IS100-80-160A
100-泵吸入直徑100(mm)
80-泵排出口直徑
160-葉輪名義直徑160(mm)
A-葉輪經過一次切割
6.50GDL(S)12-15×5-B
50-進出口直徑為50(mm)
GDL-立式多級管道離心泵
(S)-下吸上吐式
12-設計點名義流量12(m3/h)
15-設計點單級名義揚程15(m)
5-級數是5級
B-便拆式結構
7.200LTP400-32/4(Ⅰ)
200-泵進出口直徑
LTP-立式節能泵
400-流量(m3/h)
32-名義揚程
4-電機級數(4級)
(Ⅰ)-(Ⅰ)型為YE2高效電機 (Ⅱ)-(Ⅱ)型YE3高效電機 (Ⅲ)-(Ⅲ)型為YES高效永磁電機

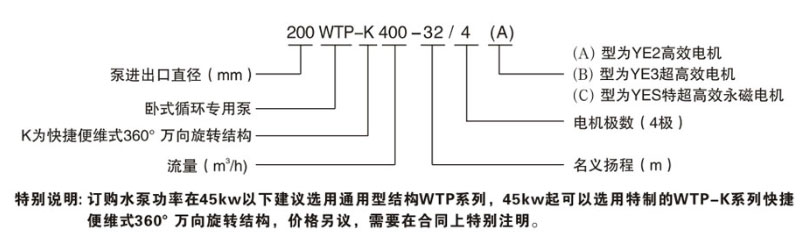

8.200WTP-K400-32/4(A)
200-泵進出口直徑
WTP-臥式節能泵
K-K為快捷便維式360度萬向旋轉結構
400-流量(m3/h)
32-名義揚程
4-電機級數(4級)
(A)-(A)型為YE2高效電機 (B)型為YE3超高效電機 (C)型為YES特超高效永磁電機
9.50ZX12.5-50PB
50-表示吸入口徑
ZX-表示自吸泵
12.5-表示流量(m3/h)
50-表示揚程
P-表示不銹鋼
B-表示防爆電機
10.FG35-1
F-F表示不銹鋼材質
G-G型單螺桿泵
35-螺桿名義直徑
1-1表示一級泵 2-2表示二級泵
關于更多水泵的型號含義圖請看水泵產品欄目頁,也可以在線咨詢專業工程師。水泵廠家總結。
